パワーサム NEXT(PS-NEXT)

パワーサム NEXT(PS-NEXT)


パワーサム NEXT(PS-NEXT)は、隣接する全てのペアから1対のワイヤーペアに接続された、総 NEXT 出力の合計です。NEXT(近端クロストーク)は、1つの4ペアケーブル内にある1つのペアと別のペアとの間で発生する干渉のレベルです。TSB-67 は、ケーブル内の全てのペアの組み合わせににおいて、ペアツーペア NEXTの測定を必要としています。 測定された最小のペアツーペアNEXT量が、ケーブルの仕様に規定された限度を超えてはいけません。


パワーサム NEXT は、NEXT よりはるかに厳格なクロストーク測定

ある 1 つのペアから別の 1 ペアへのクロストークだけでなく、同じケーブルシース内の複数のワイヤーペアから結合されたときに発生する、総クロストークを測定します。また TIA 568A、PS-NEXT は、4ペア以上からなるバックボーンケーブルの NEXT を測定するために必要な方法です。パワーサム NEXT は、個々のペアツーペア NEXT の測定から計算することができます。


重要な測定

パワーサム NEXT は、同時並列伝送を使用する、ATM 622-Mbps やギガビットイーサネットなどの新しい高速ネットワーク向けの重要な測定です。CAT5 のケーブルの多くのメーカーは、すでに PS-NEXT テストを仕様として定めています。パワーサム NEXT の要件を満たすケーブルは優れた性能を発揮するはずで、将来の高速伝送方式をサポートできるでしょう。

description of how to measure Pair to pair next
ペアツーペア NEXT は、2つのペアのあいだで連結した信号を測定します。

description of how to measure Power sum next
パワーサム NEXT は、全ての隣接するペアから連結した信号を測定します。


ケーブルグレーディングテスト
この新しいテストは、単純に合格/不合格の条件を識別する代わりに CAT5 のリンクを等級分けします。またこれは、NEXT の最低要件と比較して、リンクの性能がどれだけ優れているかを数値化します。リンクの性能は NEXT か、パワーサム NEXT ヘッドルーム(マージン)の量に基づき、NEXT 限界に対する相対関係によって等級分けされます。 これにより、請負業者やケーブル敷設業者は、CAT5 のリンクの品質をより正確に評価することができます。このケーブルグレーディングにより、あるケーブルが TSB-67 規格を満たすことがほとんどない一方で、別のケーブルが最大 70% 良好な信号雑音比を持っている、というようなことがわかります。

ケーブルグレーディングは、ケーブルの動作帯域幅内の様々な周波数で、NEXT の量をdb単位で測定します。これは、リンクをそれぞれ 3dB 幅の7 つのグレードレベルに分けます。各グレードレベルは、100MHz の NEXT/パワーサム NEXT のマージンでにおける 3dB の改善と、2 倍の信号電力差を示します。グレードレベル 2 における最低性能のリンクでも、グレードレベル 1 のリンクより優れた性能を持っています。

以下の図は、サンプルパフォーマンスグレーディングテストの結果を示しています。このサンプルでは、グレードレベル 3 に合格したケーブルが示されています。

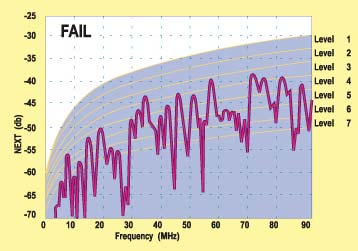

graph of performance grading test for ps-next



さらに詳しく: エイリアンクロストーク
