G.SHDSL 2線エクステンダ NTU

配線コストを節約しましょう！
Black Boxの10BASE-T/100BASE-TX G.SHDSL 2線式エクステンダは、対称型の高速データ転送DSL(G.SHDSL)モデムです。

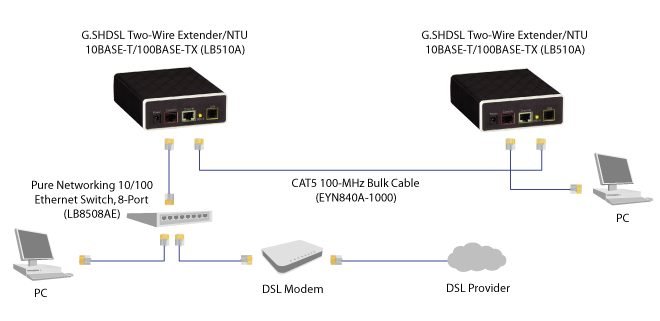

イーサネットおよび高速イーサネットによる高速通信を2本の配線だけで延長し、 ポイント・ツー・ポイントのアプリケーションでの利用を可能にします。
対称型高速デジタル加入者線テクノロジ「 G.991.2」に準拠した標準デバイスの使用により、 最大5.7Mbpsの速度で、通信速度調整機能を持つNX64による高速通信が可能です。
このエクステンダはペアで動作し、ワイヤー径が19 AWG(0.9mm)から26AWG(0.4mm)までのケーブルを用いて、 二線式銅線ケーブルによる通信を行います。既にオフィス間またはビル間に敷設済みの電話線を利用することも可能です。
エクステンダ/NTU上のDIPスイッチまたはTelnet接続を使って、転送速度を設定することが可能です。
転送速度は64kbps 単位で増減することができるので、ユーザー側で帯域幅を微調整することが可能です。
また、転送速度の増加、転送距離の延長もできます。
エクステンダ/NTU は、TCPAM(Trellis-Coded Pulse Amplitude Modulation)を使用してパフォーマンスを向上し、 従来のTDMテクノロジに比べて2倍という長距離をサポートしています。
また、G.SHDSL Two-Wire Extender/NTUは、稼働状態を検出することにより、ローカル機器とリモート機器をつないでいる 通信設備がサポートしているデータ転送速度の中から最適な速度を自動設定する機能も持っています。
加えて、搭載されたエラー監視機能が回線の状況を調べ、エラー発生間隔がユーザーの設定した基準値を超えていないかをチェックします。
必要に応じて、回線を自動的に再起動することも可能です。

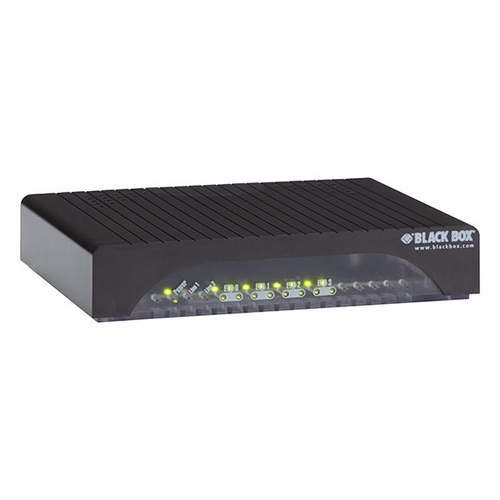

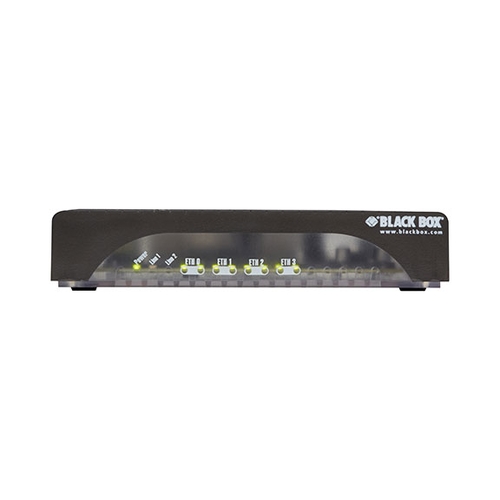

トラブルシューティングを容易にするため、本製品は、前面パネルに配置されたLEDおよび他の診断ツールにより二線接続回線上のエラーを検出します。

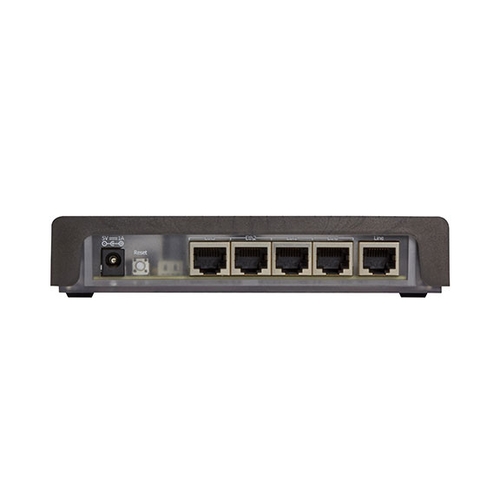

10BASE-T/100BASE-TX G.SHDSL Two-Wire Extender/NTUには、RJ-45コネクタが4系統装備されています。
10Mbpsまたは100Mbpsのネットワーク接続を自動検出し、全二重または半二重通信のネゴシエーションを自動的に行うほか、 遠隔地のユーザーに対してはブリッジ接続されたイーサネット・ネットワークを提供します。
本製品を用いれば企業のLAN/WANを、高速接続または遠隔地まで拡張することが可能です。
内蔵のWebサーバー機能により、インターフェースとして標準的なブラウザを使用して10BASE-T/100BASE-TXユニットを管理できます。
また、本製品は、トラブルシューティングおよび診断を目的として、PINGおよびtraceroute(経路探索)機能のほか、 ローカル・インターフェースのエラー・カウンタ機能を持っています。

CE承認------------取得済み
接続用ケーブル----19AWG(0.9mm)～26AWG(0.4mm)線径の
無装荷ツイストペア線
伝送速度----------64kbps～4.6Mbps(64kbpsステップ設定)
最大距離----------26AWG(0.4mm)線： 6.4km @192kbps
1.6km @4.6Mbps
24AWG(0.5mm)線： 8.5km @192kbps
2.1km @4.6Mbps
24AWG(0.6mm)線：10.6km @192kbps
2.7km @4.6Mbps
19AWG(0.9mm)線：15.9km @192kbps
4.0km @4.6Mbps
符号化方式------トレリス符号パルス振幅変調(TCPAM)方式
コネクタ--------［LAN側］RJ-45(10Mbps/100Mbps)(4)
［G.SHDSL側］RJ-45(1)

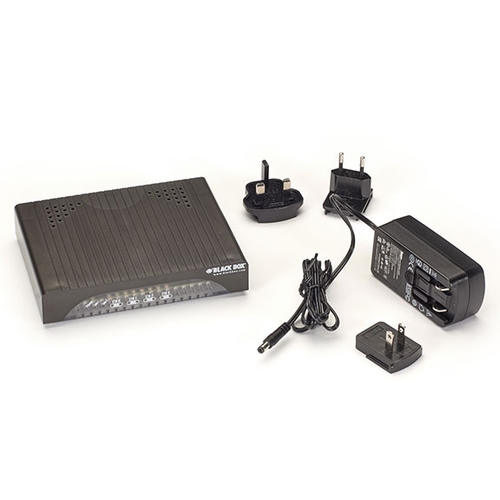

電 源---------90～260VAC，自動検出、外部
寸 法---------4.1cm(H)×14cm(W)×10.7cm(D)
