掲載写真は類似商品になります

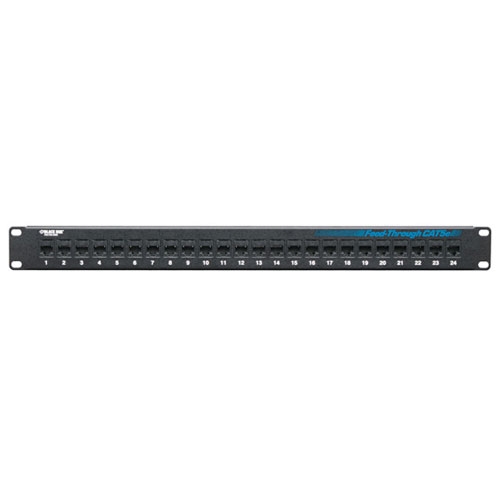

CAT5e フィードスルー パッチパネル
RJ-45 プラグ付きケーブルを差し込むだけで簡単接続、特殊な工具も不要
型番:JPM804A-R2 他
バックボーンケーブルを速やかに接続
100MHz までのデータと音声の通信に対応
24 ポートは 1U サイズ、48 ポートは 2U サイズ
背面にはケーブルガイドバーが付き、ケーブル整理が容易
製品
型番
単価
数量
24 ポート
シールド
CAT5e フィードスルー パッチパネル
JPM804A-R2
オープン
非シールド
CAT5e フィードスルー パッチパネル
JPM808A-R2
オープン
48 ポート
シールド
CAT5e フィードスルー パッチパネル
JPM806A-R2
オープン
非シールド
CAT5e フィードスルー パッチパネル
JPM810A-R2
オープン
納期問合せ
製品詳細
技術データ
内容品一覧
Documentation
独特なデザインで、パッチパネルの両側に RJ-45 プラグ用 JJ アダプタが付いています。フィードスルー接続により、簡単にケーブル管理ができます。最大 100MHz までの音声通信、データ通信に適しており、T568A 結線と T568B 結線のどちらも使用できます。
24 ポート付きモデルには、ケーブルガイドバーが 1個、48 ポート付きモデルには 2個含まれています。このパッチパネルは Black Box のどの CAT5e ケーブルシステムソリューションにも使用できます(100MHz)。
規格 -
TIA/EIA 568B.2
シールド -
JPM804A-R2: シールド付き RJ-45(24)、JPM806A-R2: シールド付き RJ-45(48)
結線 -
ストレート
コネクタ -
JPM804A-R2: 前面にシールド付きRJ-45(24)、背面にシールド付きRJ-45(24)
JPM806A-R2: 前面にシールド付きRJ-45(48)、背面にシールド付きRJ-45(48)
JPM808A-R2: 前面にシールドなしRJ-45(24)、背面にシールドなしRJ-45(48)
JPM810A-R2: 前面にシールドなしRJ-45(48)、背面にシールドなしRJ-45(48)
寸法 -
JPM804A-R2、JPM808A-R2: H4.4(1U) x W48.3 x D11.4 cm
JPM806A-R2、JPM810A-R2: H8.9(2U) x W48.3 x D11.4 cm
重量 -
JPM804A-R2: 0.7kg
JPM806A-R2: 1.3kg
JPM808A-R2: 0.6kg
JPM810A-R2: 1kg
パッチパネル(1)
ケーブルガイドバー24 ポート用(1)、48 ポート用(2)
10-32 化粧ネジ(4)
12-24 化粧ネジ(4)
ドレインワイヤ(シールド付)(1)
ユーザガイド(1)
データシート
CAT5e Feed-Through Patch Panels
ダウンロード 21308b.pdf
マニュアル
JPM8XX-R2
ダウンロード jpm804a-jpm810-r2_rev2.pdf
