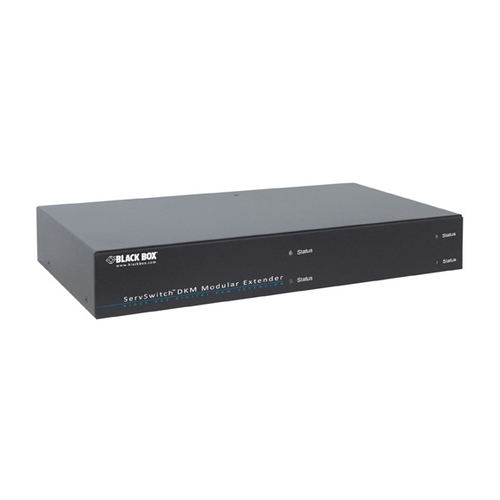

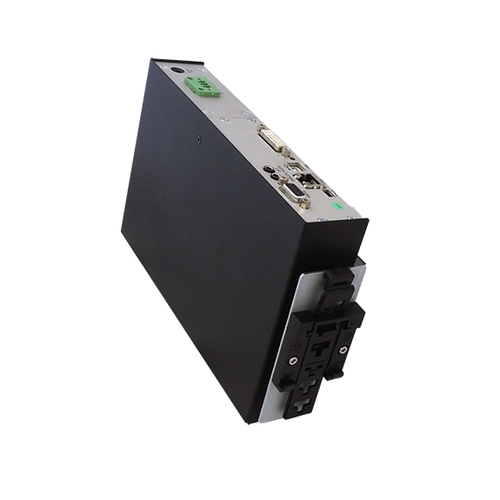

ACXMODH2-R2, ServSwitch DKM モジュール式 KVM エクステンダ

Black Box 日本法人製品 > KVM > エクステンダ > DVI KVM エクステンダ > CATx > ServSwitch DKM モジュール式 KVM エクステンダ

掲載写真は類似商品になります		ServSwitch DKM モジュール式 KVM エクステンダインタフェースの組み合わせは自由。個別ニーズに柔軟に対応型番：ACXMODH2-R2 他スタンドアロンの KVM エクステンダとしても動作マルチビデオとハイデマンドビデオアプリケーションに最適トランスミッタモジュールを組み込んだシャーシはコンピュータ本体側に、レシーバモジュールを組み込んだシャーシはキーボード・マウス・ディスプレイ側に接続して使用 2、4、6、21 スロット（冗長電源）最大延長距離：CATx 140m、光マルチモード 1000m、光シングルモード 10km 最大延長距離での解像度：2048x1152 SL DVI、DL DVI 2560x1600 (2x 2K)、HDMI 1080p、DisplayPort 4K 色深度：24ビットビデオ入力オプション：DVI、Display Port、HDMI、SDI、VGA、アナログビデオ入力その他オプション：アナログもしくは、デジタルオーディオ、RS-232、RS-422、トランスペアレントかつ高速 USB2.0 @36Mbps、 USB2.0 ＠480Mbps AC 電源、DC 電源、内部、外部、冗長あり、冗長なしスプリッタケーブルを使用して、ローカルモニタリング可 (ACXSPL12) DKM/DKM FX 切替システムの同時利用により、スタンドアロンの 2地点間 KVM エクステンダとしても動作保証: センドバック無償２年

	製品				型番		単価		数量

2 スロット

外部電源 (1)・非冗長

DKM モジュラシャーシ

ACXMODH2-R2

オープン

外部電源 (1)・外部冗長オプション付き

DKM モジュラシャーシ

ACXMODH2R-R2

オープン

1 内部電源・外部冗長オプション付き

DKM モジュラシャーシ

ACXMODH2R-P-R2

オープン

24V DC 内部電源 (1)・外部冗長オプション付き

DKM モジュラシャーシ

ACXMODH2R-P24

オープン

2 Slots Backplane

1 内部電源・外部冗長オプション付き

DKM Modular Chassis

ACXMODH2FPAC-R2

オープン

4 スロット

外部電源 (1)・非冗長

DKM モジュラシャーシ

ACXMODH4-R2

オープン

外部電源 (1)・外部冗長オプション付き

DKM モジュラシャーシ

ACXMODH4R-R2

オープン

6 スロット

1 内部電源・外部冗長オプション付き

DKM モジュラシャーシ

ACXMODH6R-R2

オープン

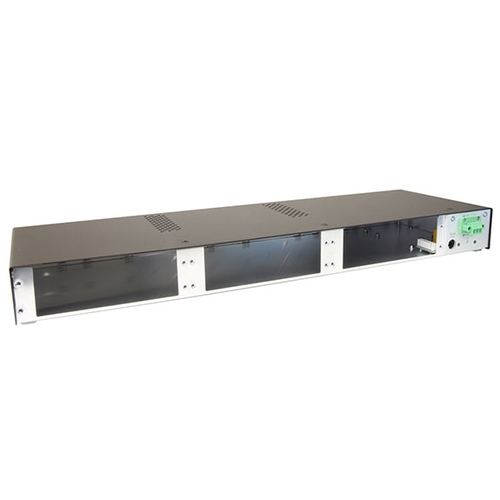

6 スロットバックプレーン

内部電源 (2)・裏面

DKM モジュラシャーシ

ACXMODH6BPAC-R2

オープン

内部電源 (2)・前面

DKM モジュラシャーシ

ACXMODH6FPAC-R2

オープン

21 スロット

内部電源 (1)・内部冗長オプション付き

DKM モジュラシャーシ

ACXMODH21R

オープン

【仕様の決め方】
ステップ 1：DVI-D、DVI-I、HDMI ビデオと USB HID 2ポートを持つ基本モジュール（オプションで DVI＋VGA 入力）を注文します。

ステップ 2：DKM システムで切替、延長したい追加の信号用拡張モジュールを選択します。

ステップ 3：インタフェースカードの数に応じて適切なシャーシを決めます。将来の拡張に備えて空きスペースも考慮しましょう。トランスミッタとレシーバのそれぞれにシャーシを 1台選択し、冗長電源の有無を考えて電源オプションを決めます。

ステップ4：購入前の最終検討と見積に、製品のスペシャリストと要件についてご確認ください。お問い合せ

納期問合せ

アクセサリ

	製品	型番	単価

DKM デジタル KVM エクステンダ用アップグレードモジュール
	Upgrade Module - トランスミッタ, バランスドオーディオ	ACX1MT-BA-R2	オープン
	Upgrade Module - レシーバ, バランスドオーディオ	ACX1MR-BA-R2	オープン
ServSwitch DKM 標準リンクモジュール（シャーシ組込み用）
	Basic Link Module - CATx, 海洋用レシーバ, シングルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX1MR-DHID-2C-SHIP	オープン
	Basic Link Module - CATx, 海洋用レシーバ, シングルリンク DVI-D (1), USB HID (2)	ACX1MR-DHID-C-SHIP	オープン
	Basic Link Module - CATx, 海洋用トランスミッタ, シングルリンク DVI-D (1), USB HID (2)	ACX1MT-DHID-C-SHIP	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1 with Redundancy, USB HID, RJ45, CATx - CATx, レシーバ, DisplayPort 4K/30 (1), USB HID	ACX2MR-DP11ATH-2C	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1 with Redundancy, USB HID, High-Speed Singlemode Fiber - 光ファイバ, レシーバ, DisplayPort 4K/30 (1), USB HID	ACX2MR-DP11ATH-2S	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1, USB HID, RJ45, CATX - CATx, レシーバ, DisplayPort 1.1 (1), USB HID	ACX2MR-DP11ATH-C	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1, USB HID, Singlemode Fiber - 光ファイバ, レシーバ, DisplayPort 4K/30 (1), USB HID	ACX2MR-DP11ATH-SM	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1, USB HID, High-Speed Singlemode Fiber - 光ファイバ, レシーバ, DisplayPort 4K/30 (1), USB HID	ACX2MR-DP11HS-SM	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1 with Redundancy, USB HID, RJ45, CATx - CATx, トランスミッタ, DisplayPort 4K/30 (1), USB HID	ACX2MT-DP11ATH-2C	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1 with Redundancy, USB HID, High-Speed Singlemode Fiber - 光ファイバ, トランスミッタ, DisplayPort 4K/30 (1), USB HID	ACX2MT-DP11ATH-2S	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1, USB HID, RJ45, CATX - CATx, トランスミッタ, DisplayPort 4K/30 (1), USB HID	ACX2MT-DP11ATH-C	オープン
	DKM FX Modular KVM Extender Interface Card - Dual-Head, 4K30 DisplayPort 1.1, USB HID, High-Speed Singlemode Fiber - 光ファイバ, トランスミッタ, DisplayPort 4K/30 (1), USB HID	ACX2MT-DP11HS-SM	オープン
	Basic Link Module - 光ファイバ, レシーバ, DisplayPort 1.2 (4K60) (1), USB HID (2)	ACX2MR-DP4KHS-SM	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, デュアルリンク DVI 2.5Gbps リンク冗長付き (1), USB HID (2)	ACX2MT-DLHS-2S	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, DisplayPort 1.2 (4K60) (1), USB HID (2)	ACX2MT-DP4KHS-SM	オープン
	Basic Link Module - CATx, レシーバ, ビデオ無し, USB 2.0 トランスペアレント (480Mbps) (4)	ACX1MR-U23-C	オープン
	Basic Link Module - 光ファイバ, レシーバ, ビデオ無し, USB 2.0 トランスペアレント (480Mbps) (4)	ACX1MR-U23-SM	オープン
	Basic Link Module - CATx, レシーバ, シングルリンク DVI か VGA 出力リンク冗長付き (1), USB HID (2)	ACX1MR-VDHID-2C	オープン
	Basic Link Module - 光ファイバ, レシーバ, シングルリンク DVI か VGA 出力リンク冗長付き (1), USB HID (2)	ACX1MR-VDHID-2S	オープン
	Basic Link Module - CATx, レシーバ, シングルリンク DVI か VGA 出力 (1), USB HID (2)	ACX1MR-VDHID-C	オープン
	Basic Link Module - 光ファイバ, レシーバ, シングルリンク DVI か VGA 出力 (1), USB HID (2)	ACX1MR-VDHID-SM	オープン
	Basic Link Module - CATx, トランスミッタ, ビデオ無し, USB 2.0 トランスペアレント (480Mbps) (4)	ACX1MT-U23-C	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, ビデオ無し, USB 2.0 トランスペアレント (480Mbps) (4)	ACX1MT-U23-SM	オープン
	Basic Link Module - CATx, トランスミッタ, (1) Single link DVI-D or VGA in w/ link redundancy, USB HID (2)	ACX1MT-VDHID-2C	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, (1) Single link DVI-D or VGA in w/ link redundancy, USB HID (2)	ACX1MT-VDHID-2S	オープン
	Basic Link Module - CATx, レシーバ, シングルリンク DVI-D リンク冗長付き (2), USB HID (2)	ACX2MR-DHH-2C	オープン
	Basic Link Module - 光ファイバ, レシーバ, DisplayPort 1.1 リンク冗長付き (1), USB HID (2)	ACX2MR-DPH-2S	オープン
	Basic HS Link Module - 光ファイバ, レシーバ, DisplayPort 2.5Gbps (1), USB HID (2)	ACX2MR-DPHS-SM	オープン
	Basic Link Module - CATx, トランスミッタ, シングルリンク DVI-D リンク冗長付き (2), USB HID (2)	ACX2MT-DHH-2C	オープン
	Basic Link Module - CATx, トランスミッタ, デュアルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX2MT-DLH-2C	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, DisplayPort 1.1 リンク冗長付き (1), USB HID (2)	ACX2MT-DPH-2S	オープン
	Basic HS Link Module - 光ファイバ, トランスミッタ, DisplayPort 2.5Gbps (1), USB HID (2)	ACX2MT-DPHS-SM	オープン
	Basic Link Module - CATx, レシーバ, HDMI リンク冗長付き (1), USB HID (2)	ACX1MR-HDMI-2C	オープン
	Basic Link Module - 光ファイバ, レシーバ, HDMI リンク冗長付き (1), USB HID (2)	ACX1MR-HDMI-2S	オープン
	Basic Link Module - CATx, トランスミッタ, HDMI ローカルアクセス・リンク冗長付き (1), USB HID (2)	ACX1MT-HDM2-2C	オープン
	Basic Link Module - CATx, トランスミッタ, HDMI リンク冗長付き (1), USB HID (2)	ACX1MT-HDMI-2C	オープン
	Basic Link Module - CATx, レシーバ, HDMI リンク冗長付き (1), USB HID (2) / KVM スイッチ（2 ポート）	ACX1MR-HDSW-2C	オープン
	Basic Link Module - CATx, レシーバ, デュアルリンク DVI-D x1, USB HID (2)	ACX2MR-DLH-C	オープン
	Basic Link Module - CATx, トランスミッタ, シングルリンク DVI-D (2), USB HID (2)	ACX2MT-DHH-C	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, シングルリンク DVI-D (2), USB HID (2)	ACX2MT-DHH-SM	オープン
	Basic Link Module - CATx, トランスミッタ, デュアルリンク DVI-D x1, USB HID (2)	ACX2MT-DLH-C	オープン
	Transmitter Card - 光ファイバ, トランスミッタ, デュアルリンク DVI-D x1, USB HID (2)	ACX2MT-DLH-SM	オープン
	Basic Link Module - CATx, トランスミッタ, シングルリンク DVI-D (1), USB HID (2)	ACX1MT-DHID-C	オープン
	Basic Link Module - CATx, トランスミッタ, (1) シングルリンク DVI-D もしくは VGA入力, USB HID (2)	ACX1MT-VDHID-C	オープン
	Basic Link Module - CATx, レシーバ, シングルリンク DVI-D (1), USB HID (2)	ACX1MR-DHID-C	オープン
	Basic Link Module - CATx, トランスミッタ, シングルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX1MT-DHID-2C	オープン
	Basic Link Module - CATx, レシーバ, シングルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX1MR-DHID-2C	オープン
	Basic Link Module - CATx, トランスミッタ, HDMI (1), USB HID (2)	ACX1MT-HDMI-C	オープン
	Basic Link Module - CATx, トランスミッタ, HDMI ローカルアクセス付き (1), USB HID (2)	ACX1MT-HDM2-C	オープン
	Basic Link Module - CATx, レシーバ, HDMI (1), USB HID (2)	ACX1MR-HDMI-C	オープン
	Basic Link Module - CATx, レシーバ, HDMI (1), USB HID (2) / KVM スイッチ（2 ポート）	ACX1MR-HDSW-C	オープン
	Basic Link Module - CATx, トランスミッタ, HDMI (1), 無し	ACX1MT-HDO-C	オープン
	Basic Link Module - CATx, レシーバ, HDMI (1), 無し	ACX1MR-HDO-C	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, シングルリンク DVI-D (1), USB HID (2)	ACX1MT-DHID-SM	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, (1) シングルリンク DVI-D もしくは VGA入力, USB HID (2)	ACX1MT-VDHID-SM	オープン
	Basic Link Module - 光ファイバ, レシーバ, シングルリンク DVI-D (1), USB HID (2)	ACX1MR-DHID-SM	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, シングルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX1MT-DHID-2S	オープン
	Basic Link Module - 光ファイバ, レシーバ, シングルリンク DVI-D リンク冗長付き (1), USB HID (2)	ACX1MR-DHID-2S	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, HDMI (1), USB HID (2)	ACX1MT-HDMI-SM	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, HDMI ローカルアクセス付き (1), USB HID (2)	ACX1MT-HDM2-SM	オープン
	Basic Link Module - 光ファイバ, レシーバ, HDMI (1), USB HID (2)	ACX1MR-HDMI-SM	オープン
	Basic Link Module - 光ファイバ, トランスミッタ, HDMI (1), 無し	ACX1MT-HDO-SM	オープン
	Basic Link Module - 光ファイバ, レシーバ, HDMI (1), 無し	ACX1MR-HDO-SM	オープン
DKM デジタル KVM エクステンダ用アップグレードモジュール
	Upgrade Module - トランスミッタ, USB HID (2)	ACX1MT-HID	オープン
	Upgrade Module - レシーバ, USB HID (2)	ACX1MR-HID	オープン
	Upgrade Module - トランスミッタ, 組込型 USB 2.0 (36Mbps) (2)	ACX1MT-EU	オープン
	Upgrade Module - レシーバ, 組込型 USB 2.0 (36Mbps) (2)	ACX1MR-EU	オープン
	Upgrade Module - トランスミッタ, 双方向アナログオーディオ / RS232	ACX1MT-AR	オープン
	Upgrade Module - トランスミッタ, 双方向アナログオーディオ / RS232 / USB 2.0 (36Mbps) (2)	ACX1MT-ARE	オープン
	Upgrade Module - レシーバ, 双方向アナログオーディオ / RS232 / USB 2.0 (36Mbps) (2)	ACX1MR-ARE	オープン
デジタルKVMエクステンダ用コンバータモジュール/ DKM
	デジタルKVMエクステンダ用コンバータモジュール/ DKM - トランスミッタ, USB 2.0	ACX1MT-G2-EU	オープン
	デジタルKVMエクステンダ用コンバータモジュール/ DKM - トランスミッタ, [入力] SDI / VGA / アナログ　[出力] DVI-D	ACX1MT-SDI	オープン
取付用アクセサリ
	19" Rackmount Ears for 2-Slot DKM Modular Extenders	ACXMODHEAR2	オープン
	19" Rackmount Ears for 2-Slot redundant DKM Modular Extenders	ACXMODHEAR2P	オープン
	19" Rackmount Ears for 4-Slot DKM Modular Extenders	ACXMODHEAR4	オープン
	19" Rackmount Shelf for 2-/4-/6-slot DKM Modular Extenders	ACXMODH-RMK	オープン
	Table/Wallmount Kit for 2-/4-slot DKM Modular Extenders	ACXMODH-DMK	オープン
	Table/Wallmount Kit for 6-slot DKM Modular Extenders	ACXMODH-R2-TMK	オープン
	Wallmountkit for modular DKM Extender Chassis (-R2 series only)	ACXMODH-WMK	オープン
電源アダプタ
	Redundant Power Supply for 2-Slot Chassis ACXMODH2R	ACXMODH2-PS	オープン
	Redundant Power Supply for 2-Slot Chassis ACXMODH2FPAC-R2 (4-pin)	ACXMODH2FPAC-R2-PS	オープン
	Redundant Power Supply for 4-Slot Chassis ACXMODH4R	ACXMODH4-PS	オープン
	Redundant Power Supply for 6-Slot Chassis ACXMODH6R	ACXMODH6-PS	オープン
	Redundant Power Supply for 21-Slot Chassis ACXMODH21R	ACXMODH21-PS	オープン
デジタルKVMエクステンダ用 FXC マトリクススイッチモジュール/ DKM
	デジタルKVMエクステンダ用 FXC マトリクススイッチモジュール/ DKM - CATx (8)	ACXC8-M	オープン
DKM FX Repeater Module
	DKM FX Repeater Module - CATx・光ファイバ, クロスリピーター・1 リンク	ACX1M-CS	オープン
	DKM FX Repeater Module - CATx・光ファイバ, クロスリピーター・2 リンク	ACX1M-2C2S	オープン

納期問合せ

製品詳細技術データ内容品一覧

Documentation

【シャーシ】
寸法 -
ACXMODH2-R2/ACXMODH2R-R2：W14.5 x D14.6 x H4.4 cm
ACXMODH2R-P-R2/ACXMODH2R-P12/24/48：W22.1 x D14.6 x H4.4 cm
ACXMODH4-R2/ACXMODH4R-R2：W29.2 x D15.6 x H4.3 cm
ACXMODH6R-R2：W44.4 x D14.9 x H4.3 cm
ACXMODH6BPAC-R2/ACXMODH6FPAC-R2：W44.5 x D26.9 x H4.3 cm
ACXMODH21R：H44.4 x D40 x H17.2 cm (4U)
電源 -
ACXMOD2：外部電源　100～240V AC　50/60Hz　　出力 5V DC　電流 4A　消費電力 15W
ACXMOD4：外部電源　90～264V AC　47/63Hz　　出力 5V DC　電流 5A　消費電力 25W
ACXMODH6R：内蔵電源　100～240V AC　47/63Hz　　出力 5V DC　電流 5A　消費電力 25W
温度 - AVCMODH21R：-25～50℃　その他：-20～70℃
重量 -
ACXMOD2：0.3kg モジュール無し
ACXMOD4：0.45kg モジュール無し
ACXMODH6R：0.85kg モジュール無し
ACXMODH21R：4kg モジュール無し

【モジュール】
コネクタ
ACX1MT-DHID-C：DVI-D (1)　USB Type-B (1)　RJ-45 (1)　USB Type-B mini (アップグレード) (1)
ACX1MT-DVHID-C：DVI-I (1)　USB Type-B (1)　RJ-45 (1)　USB Type B mini (アップグレード) (1)
ACX1MT-U2-C：USB Type-B (1)　RJ-45 (1)　USB Type-B mini (アップグレード) (1)　
ACX1MT-DHID-SM：DVI-D (1)　USB Type-B (1)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX1MT-DHS-SM：DVI-D (1)　USB Type-B (1)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX1MT-DVHID-SM：DVI-I (1)　USB Type-B (1)　LC (2)　USB Type-B mini (アップグレード) (1)
ACX2MT-DHID-SM: DVI-D (2)　USB Type-B (1)　LC (4)　USB Type-B mini (アップグレード) (1)　
ACX1MT-U2-SM：USB Type-B (1)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX1MT-HID：USB Type-B (1)　
ACX1MT-EU：USB Type-B (1)　
ACX1MT-AR：3.5mm 音声 (2)　DB9 メス (シリアル) (1)　
ACX1MT-ARE：3.5mm 音声 (2)　USB Type-B (1)　
ACX1MT-ARD：RCA (1)　トスリンク (1)　Mini XLR (1)　3.5mm Audio (2)　DB9 メス (シリアル) (1)　
ACX1MT-ARH：DB9 メス (シリアル) (1)　2.5mm 音声 (2)　USB Type-B (1)　
ACX1MT-DA：RCA (1)　トスリンク (1)　Mini XLR (1)　
ACX1MT-DAH：RCA (1)　トスリンク (1)　Mini XLR (1)　USB Type-B (1)　
ACX1MT-DAX：RCA (2)　トスリンク(2)　Mini XLR (2)
ACX1MT-DAE：RCA (2)　トスリンク(2)　Mini XLR (2) USB Type-B (1)　
ACX1MT-EGA：HD15 (1)　DVI-D (1)　
ACX1MT-RGB：DVI-I (1)　DVI-D (1)　RJ-10 プログラミング

ACX1MR-DHID-C：DVI-D (1)　USB Type-A (2)　RJ-45 (1)　USB Type-B mini (アップグレード) (1)　
ACX1MR-DVHID-C：DVI-I (1)　USB Type-A (2)　RJ-45 (1)　USB Type-B mini (アップグレード) (1)　
ACX1MR-U2-C：USB Type-A (4)　RJ-45 (1)　USB Type-B mini (アップグレード) (1)　
ACX1MR-DHID-SM / ACX1MR-DHS-SM：DVI-D (1)　USB Type-A (2)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX1MR-DVHID-SM：DVI-D (1)　USB Type-A (2)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX2MR-DHID-SM：DVI-D (2)　USB Type-A (2)　LC (4)　USB Type-B mini (アップグレード) (1)　
ACX1MR-U2-SM：USB Type-A (4)　LC (2)　USB Type-B mini (アップグレード) (1)　
ACX1MR-HID：USB Type-A (2)
ACX1MR-EU：USB Type-A (2)
ACX1MR-AR：DB9 Bu (シリアル) (1)　3.5mm 音声 (2)
ACX1MR-ARE：3.5mm音声 (2)　USB Type-A (2)
ACX1MR-ARD：RCA (1)　トスリンク (1)　Mini XLR (1)　3.5mm 音声 (2)　DB9 メス (シリアル) (1)　
ACX1MR-ARH：DB9 メス (シリアル) (1)　2.5mm 音声 (2)　USB Type-A (2)
ACX1MR-DA：RCA (1)　トスリンク (1)　Mini XLR (1)　
ACX1MR-DAH：RCA (1)　トスリンク (1)　Mini XLR (1)　USB Type-A (2)
ACX1MR-DAX：RCA (2)　トスリンク (2)　 Mini XLR (2)
ACX1MR-DAE：RCA (2)　トスリンク (2)　 Mini XLR (2)　USB Type-A (2)
寸法 -
ACX1MT-DVHID-C、ACX1MT-DVHID-SM：スロット (2)
その他：スロット (1)
