プロスイッチシステム

プロスイッチシステムは、集合型インテリジェント ABC 切替システムで、「インテリジェントパッチパネル」のように、通信データの内容・形式にこだわらずに物理的な接続のみを行うシャーシベースのソリューションです。

インテリジェントレイヤ 1 ABC スイッチの利点

シンプルで、高い信頼性。設置も簡単
間違いやすいネットワークプロトコルの設定は不要
ファームウェアやソフトウェアの更新・管理不要
データ転送速度・フォーマット・プロトコルに依存しないので、通信システム入替時にも継続利用可能。投資を有効活用可能
接点切替で確実にリンクを切断。軍事用、行政用や、その他の機密性の高い用途で特に重要な、安全なネットワーク接続を実現
停電時にもデータ通信可能な、環境に優しいソリューション
10GbE をサポートする CAT6 や光ファイバで高速伝送、最高のパフォーマンスを実現

プロスイッチの特長

プロスイッチシステムは、リレーと専用マイクロミラーを使って電気的 / 光学的に通信経路を接続・切断しています。経路切断は物理的なエアギャップ絶縁で実現しています。

データ転送速度、フォーマット、プロトコルは影響しません。

電源 OFF の状態でもデータを送信し続けます。

主な切替パターン

AB 切替
A/B Gang

ABC 切替
A/B/C Gang

カスケード切替
Cascaded Gang

導入例

ネットワーク障害時の復旧

航空管制室

ネットワークバックアップ

遠隔制御

製品ポートフォリオ
集合型 AB ネットワークスイッチシステム

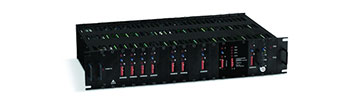

プロスイッチシステム 2U（SM260A シリーズ) ブレードサーバと同様の 19″ ラックマウント対応、2U サイズの 18 スロットシャーシ。二重化電源に対応 1 シャーシに最大 16 枚、実装可能シャーシのデイジーチェーン接続により、最大 255 回線までの切替可能前面パネルのトグルスイッチ、ドライ接点、RS-232 シリアル制御、LAN（telnet、SNMP、Web ブラウザ、組込み JAVA ベースのGUI）での制御が可能	プロスイッチシステムプラス 4U（SM960A） 19″ ラックマウント、4U サイズ：電源の二重化が可能 1 シャーシに切替カードを最大 16 枚、実装可能シャーシのデイジーチェーン接続により、最大 4,080 回線まで切替可能
集合型 AB 切替スイッチシステム

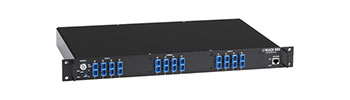

プロスイッチシステム 1U NBS（NBS006MA シリーズ）複数回線の切替により、生産性を向上、ダメージの大きいネットワークダウンタイムを回避光ファイバ（マルチモード SC コネクタ）での AB 切替可能ラッチ機構により停電時にも通信経路を保持手動切替、RS-232C（ローカル / リモート）、TCP / IP リモートでの切替可能　　　　　安全・確実に一斉切替可能な、ロック機構付きスイッチ信頼性の高いマイクロミラーによる光切替機構を採用
