イーサネットスイッチ

オフィス・産業向け

複数のイーサネット機器を LAN で接続


ご質問、ご相談など、
お気軽にお問い合せください。

テクニカルサポートに相談

Black Box のイーサネットスイッチは、ネットワークの信頼性と冗長性を高めます。イーサネットスイッチは、イーサネット ネットワーク内にある機器同士の通信を可能にするネットワークハードウェア機器で、いわゆる「セントラルハブ」の役目を果たします。導入すると、オフィス内のコンピュータ、プリンタ、サーバ、ストレージ機器を繋いで、共有リソースにアクセスできるようになります。また、重要なモニタリングや通信用ネットワークにおけるデータ伝送が中断するのを防ぎ、優れた冗長性でネットワークの自動フェイルオーバが実現するので、常に稼働している状態が保証されます。オフィス向けイーサネットスイッチが主にオフィス環境で使用されるのに対し、産業向けイーサネットスイッチは、粉塵、振動、極端な高温・低温、EMI(電磁妨害)に耐える設計で、冗長電源を備えています。PoE ポートでリモート機器に電力を供給できるので、人が簡単に立ち入ることのできない場所で利用することができ便利です。

イーサネットスイッチの利点


※この動画は英語字幕を自動生成できます。
  • ネットワークの稼働時間を最大化

    イーサネットスイッチは、サテライトオフィスの接続環境や低密度のキャンパスネットワークのためのスタンドアロン型ソリューションです。低コストで運用でき、パフォーマンスを重視する今日の接続要件に応えます。

  • ネットワークの障害耐性を高める高速フェイルオーバ

    STP と超高速アルファリング プロトコルで、ネットワークの障害耐性が向上し、リンク障害の発生時には 30m/s 以下でトラフィックをルート変更します。

  • レガシーネットワークとの統合

    レガシーネットワークと容易に統合、コストも低く抑えます。また、高い冗長性に加え、追加設定や変更が不要なので、短時間で設置可能です。

  • 速度互換性

    ギガビットイーサネット(10 / 100 / 1000)スイッチは、1Gbps に対応しますが、10Mbps や 100Mbps などの低速機器との互換性もあります。古い 10 / 100 スイッチはギガビットには対応していませんが、Black Box のイーサネットスイッチは接続速度を感知して、最高速度で伝送します。

  • MAC アドレステーブルの利用

    メディア アクセス コントロール(MAC)アドレスは、ネットワーク上の機器に割り当てられた固有の番号です。イーサネットスイッチは、データパケット内の MAC アドレスにもとづいてデータを転送することで各ノードの場所を特定し、ノードとの間に一時的な接続を確立、パケットが送信されると接続を切断します。

  • 過酷な環境に対応

    産業向けイーサネットスイッチは、-40 ~ 75℃ の極端な高温・低温下でも動作する強靭さを備えています。各種の規格に準拠し、本質的に安全な内圧防爆構造となっています。

イーサネットスイッチの比較:産業向けとオフィス向け


イーサネットスイッチは、長年、商業施設やオフィスのネットワーク環境でのみ使用され、温度・湿度管理された IT ラックに収容されていました。最近になり、製造、加工、エネルギーといった分野でイーサネットベースの IP ネットワークが利用されるようになっています。産業向けイーサネットスイッチは、鋳造工場などの過酷な環境に対応し耐久性に優れているのに対し、オフィス向けイーサネットスイッチは企業やデータセンタでの使用を想定して、製品寿命も総体的に抑えられています。

その他、産業向けスイッチとオフィス向けスイッチには、以下のような違いがあります。

  • 動作温度:温度、衝撃、振動などにおける産業向けイーサネットスイッチの仕様は、接続される機器と同等かそれ以上の水準を保持。オフィス向けは、大半が温度定格が商業グレードの 0 ~ 40℃ で、衝撃・振動に関する仕様は定められていません。産業向けは -40 ~ 75℃ という極端な高温・低温に耐え、優れた衝撃・振動仕様を備えています。
  • 設置形態:過酷な環境に対応するため、産業向けイーサネットスイッチは、オフィス向けでよく使われる 19″ ラックではなく、DIN レールやパネル取付具を用いたスチール製の頑丈な筺体に収納されます。
  • 冗長電源:オフィス向けは、1 つの電源で給電しますが、産業向けは通常 DC 電源で動作し、冗長電源入力に対応しているため、脆弱なリンク(電源)でのホットスタンバイ バックアップが可能で、稼動時間を最大にします。
  • 危険区域での使用:産業向けイーサネットスイッチは、クラス I、Div 2、グループ A、B、C、D の危険環境に対応。爆発性ガスを使用する環境(産業分野では一般的)でも問題なく動作します。

イーサネットスイッチの特長


高い信頼性と冗長性

重要なネットワークで求められる
高い信頼性と冗長性で、
障害耐性に優れ、リング構成であれば
約 30 秒でフェイルオーバ完了。

サービス(QoS)サポート

音声やビデオなど、時間的制約のある
重要なデータプロトコルを、
SMTP や HTTP といった緊急性の低い
他のプロトコルに優先して伝送。
電話トラフィックを E メールトラフィックより
優先し、大きなファイルの
ダウンロード時に通話の品質を保持。

組み込み型セキュリティ

ネットワークに接続する機器の認証を行う
802.1X ポートベースのネットワーク
アクセス制御、ゲストや未承認ユーザの
ネットワークの機密部分へのアクセスを
防止するアクセス コントロール リスト、
企業の重要なネットワークトラフィックから
ゲストトラフィックを分離する仮想 LAN
(VLAN)などが、重要なデータ保護に有効。

PoE に対応

IP 電話やワイヤレスアクセスポイント、
セキュリティカメラなど、
イーサネット対応機器のネットワーク追加時、
電源の個別準備が不要。
ケーブルや回路も追加不要で低コスト。

柔軟なシステム管理

マネージドスイッチが、
SNMP などのプロトコルを利用して
情報を収集・整理・修正、機器の動作を変更
(ネットワーク全体を遠隔で可視化・保守、
あらゆるノードでリアルタイムに
データを取得)。

環境への配慮

IEEE 802.3az 省電力イーサネットは、
データのやり取りの少ない時間帯の
消費電力を減らす設計で、
省エネ効果が最大 50% アップ。

製品ポートフォリオ


企業のネットワークのエッジから過酷な産業環境までを広くカバーするオフィス向け / 産業向けのイーサネットスイッチを豊富に取り揃えています。

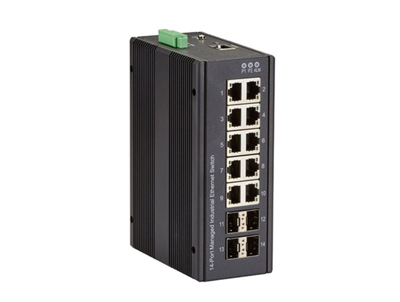

産業向け
イーサネットスイッチ

保護等級 IP30 に準拠したメタル筐体に収納され
-40 ~ 75℃ の極端な低温や高温、振動、衝撃
など、産業環境特有の過酷な条件に耐えます。
マネージドとアンマネージドの
2 つのモデルから選べます。


シリーズ紹介

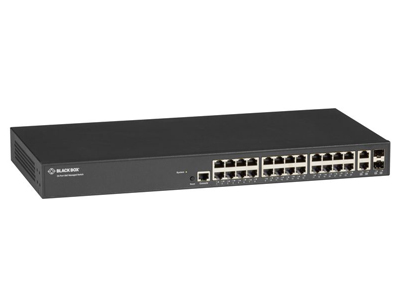

オフィス向け
マネージドイーサネットスイッチ

速度の調整、ユーザ サブグループの作成、
トラフィックのモニタリング、ネットワーク
活動の報告などを、ユーザが設定できます。
簡易ネットワーク管理プロトコル(SNMP)で
ネットワーク管理やトラブルシューティングを
離れた場所から確実に実行します。

シリーズ紹介

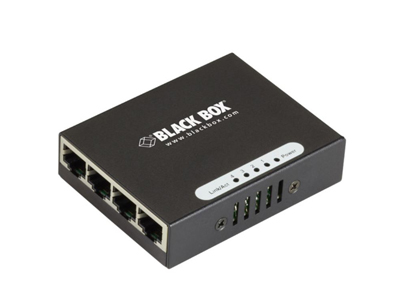

オフィス向け
アンマネージドスイッチ

プラグ & プレイで、ネットワークへの接続を
確立します。必要なところに情報を伝え、
イーサネット機器同士の通信を可能にします。
設定が完了した状態で出荷するので、
購入後の変更はできません。


シリーズ紹介

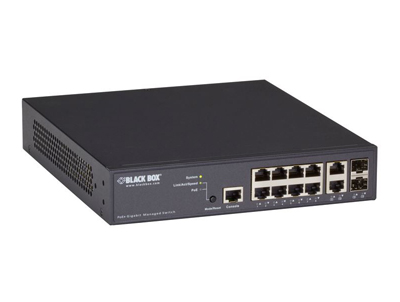

PoE / PoE+ イーサネットスイッチ

ワイヤレスアクセスポイント、VoIP 電話機、
セキュリティカメラ、リモートセンサなどの
イーサネット対応機器に電力供給。
幅広い屋外の用途に対応し、
人が簡単に立ち入ることのできない
場所や僻地での機器の使用を容易にします。

シリーズ紹介

Web スマートスイッチ

ポートモニタリングやリンクアグリゲーション、
Web ブラウザ経由の VPN など
スイッチ管理機能にアクセスする製品です。
通常、SNMP 管理機能はありません。



シリーズ紹介

導入 - イーサネットスイッチ対象産業


構成例

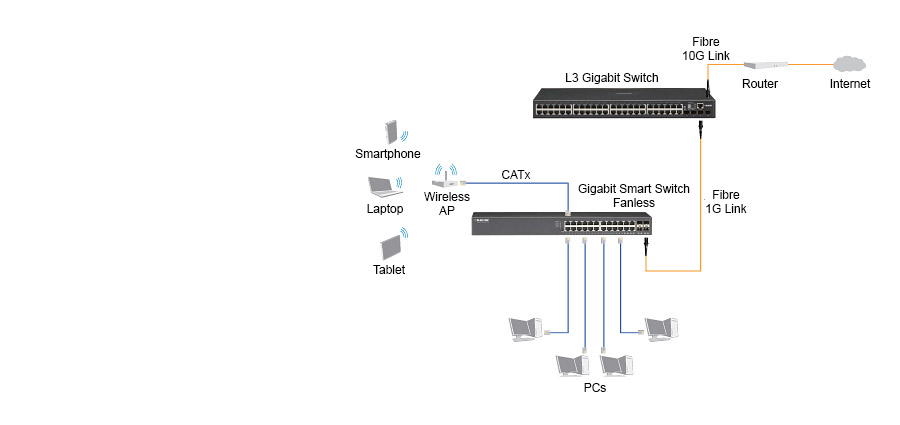

複数の機器をイーサネットで接続

ギガビットイーサネットやファストイーサネット、イーサネットに対応した複数の機器を接続することで、ネットワークを増強できます。QoS、ポートミラーリング、タグベース / ポートベースの VLAN、帯域幅集約といった各種機能の監視も容易です。

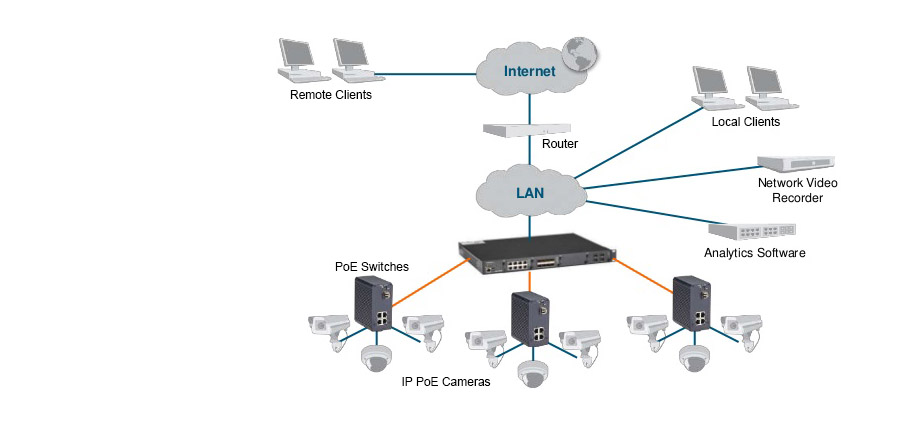

CCTV IP 監視カメラ

PoE で機器周辺の電源回路が不要になるので、IP セキュリティカメラを容易に設置できます。POE / PoE+ スイッチがこれらの機器に電力を供給し、離れた場所にあるデータセンタやオペレーションセンタに、信号をバックホール伝送します。

工場のオートメーションとモニタリング

工場のオートメーション、機械制御、PLC、モーター駆動、センサ、カウンタ、検査カメラ、梱包装置での使用に適しています。大規模工場で必要な長距離のデータ伝送対応で、機械から機械、または中央コントロールルームへの高速データ転送の設定・サポートが容易です。

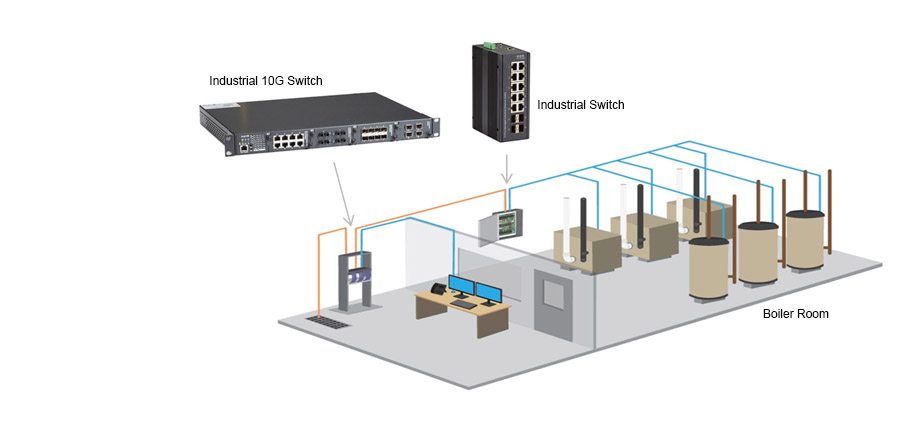

ビルオートメーション

HVAC、機械、電気、照明などのビルシステムの遠隔モニタリングと制御が可能になり、運用コストの削減とシステム稼働時間の延長につながります。

石油・ガス事業者向けの遠隔モニタリング

一時拠点や遠隔拠点での監視カメラや機器の接続など、便利な遠隔モニタリング機能が備わっています。油井やガス井、パイプライン、精製プラントなどでの、信頼性の高いモニタリングが可能です。

インテリジェント交通システム(ITS)

長距離交通の集中監視や高帯域幅要件に対応し、駅に設置されているインテリジェント交通システム、券売機、駐車システムなどでの使用に適しています。

軍事用途

車両や航空機に搭載された通信ネットワークで、安全性、信頼性、柔軟性に優れた接続を提供します。戦略的な軍事用途の性能ニーズを満たす設計です。

資料


ホワイトペーパー
The Difference between Unmanaged, Managed and Web Smart Switches(英語版)

White Paper: The Difference between Unmanaged, Managed and Web Smart Switches ダウンロード

ホワイトペーパー
How to Design a Robust Security and Surveillance Network
(英語版)

White Paper: How to Design a Robust Security and Surveillance Network ダウンロード

データシート
Industrial Gigabit Switches
(INDRy)(英語版)

White Paper ダウンロード
