MCII 1000 Card

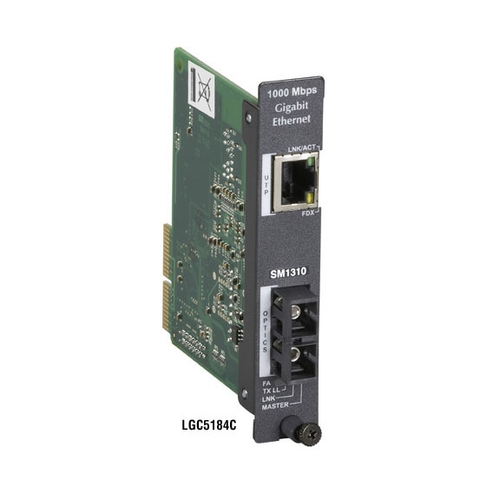

1.25-Gbpsのイーサネット(企業内およびサービス・プロバイダ・ネットワーク・インフラストラクチャ内のギガビット・イーサネット)の複数のアプリケーションに適しているこれらの2台のSNMP管理可能モジュールは、ギガビットのツイストペア信号を1000BASE-SXか1000BASE-LXファイバー・オプティックに変換します。LGC5209Cはファイバーを10キロメートルまでサポートします。

高可用性
ファイバー接続は、通常、異なるロケーションまたはネットワークに相互接続して、多くの情報を送信するため、ネットワーク環境全体の中で最も重要な接続となります。そのため、メディア・コンバータ・システムIIは、ネットワーク管理のための一番のチョイスだといえます。このモジュラ・システムには、コンバータの中央ハブとして作動するシャーシに接続できるメディア・コンバータ・カードが含まれます。そして、このカードはホット・スワップ可能なため、操作中に接続したり、取り外したりすることができます。2-、8-、または、18-スロットのシャーシを選択してください。全てのシャーシにはACまたはDC電力供給がついています。18-スロットのシャーシに、余剰電力供給のために二次的電力供給をつけることもできます。

究極の接続性
高密度メディア・コンバータ・システムIIは非常に柔軟なソリューションで、様々なアプリケーションに使用できます。本システムは、イーサネット、ファースト・イーサネット、ギガビット・イーサネット、T1/E1、ATM OC-3、ATM OC-12、ファイバ・チャンネル、プロトコルが独立したファイバからファイバを変換するためにモジュールを作動することができます。このページに掲載されたモジュールは、弊社が提供できる商品の一例です。(フルリストをお求めの方はテクニカルサポートにご連絡ください)。切替えメディア・コンバータ・モジュールとWDMシングル・ストランド・ファイバ・モジュールは、この分野で開発された最新の商品を提供します。

多くのモジュールはシングルモード・トランシーバを使用し、プラス・モジュールは長距離をサポートします。 OC-12 ATMの850-nmマルチモード/1550-nmシングルモード・モジュールは、80キロメートルの距離をサポートします!
切替えメディア変換とWDMの優位性
切替えメディア・コンバータ・モジュールはメディアだけでなく、速度とデュプレックス・モードも変換します。そのため、エンド機器を異なる速度とデュプレックス・モードに接続できるようになりました。この変換はレイヤー2技術を基にしており、フレームは保存転送方法を使用して積極的に処理されます。ファイバ・リンク・スループットを最適化するために、切替えモジュール・フィルターはアドレスも指定します。
WDMモジュールはあなたの既存のファイバ容量を倍増します。(新しい機器に使用した場合は、経費を半減します。)デュプレックス・ケーブル内で、シングルストランドのファイバ (ssf) だけを使用します。同じストランド上で2種類の波長 (1310 nmと1550 nm) を圧縮してこれを可能にします。最大40キロメートルまでの距離で使用できます。
管理と監視
メディア・コンバータ・システムIIは、シャーシのバックプレーンに直接埋め込まれたシンプルなネットワーク管理プロトコル (SNMP) エージェントを組み込みます。各シャーシには環境センサーが含まれており、温度や電圧レベルを監視します。SNMPソフトウェアのiViewはシャーシに含まれています。
インテグリティとオートプロセッサをリンク付けします。
LinkLoss™とFiberAlert™は、あなたのファイバー・リンクの監視やトラブルシュートが簡単にできる2種類のモジュール機能です。
LinkLossを使用して、変換が実際には接続に見えるようにします。これは、LinkLossが有効なモジュールのファイバー側のリンクが切断または損失された場合、このモジュールは銅側のリンクも切断することを意味します。これはファイバー (FX LinkLoss) と銅 (TX LinkLoss) 側の両方に使用できます。
FiberAlertは2台のモジュール間のファイバー・リンクを常に監視します。モジュールがファイバー・リンクを失う (受信信号なし) と直ぐに、送信パスを停止するので、遠隔地側はファイバー・リンクの異常を知ることができます。
LinkLossとFiberAlert機構で、このネットワーク管理システムは、モジュールの接続状態と正確なリンクの問題が発生した場所を通知し、ダウンタイムを最小限に抑え、ファイバー・ネットワークのトラブルシューティングをもっと簡単にすることができます。LEDの状態を観察して、リンクを確認することができます。これらの機能で時間と費用の両方を節約することができます。

技術仕様
接続

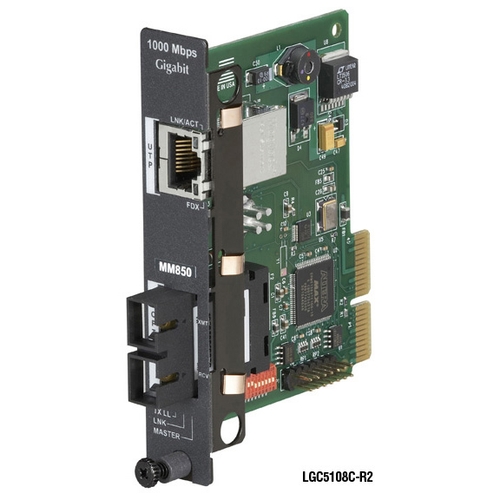

LGC5108C (単一モジュール) —
1000BASE-T: 1 x RJ-45; 100 m;
1000BASE-SX: 2 x SC、MM; 850 nm、
62.5 µm: 220 m; 50 µm: 550 m
LGC5109C (単一モジュール) —
1000BASE-T: 1 x RJ-45, 100 m;
1000BASE-LX: 2 x SC、SM; 1310 nm、9 µm: 40 km
LMC5011C (単一モジュール) —
1000BASE-SX (ATM 0C-12): 2 x SC、MM;
850 nm、62.5 µm: 220 m; 50 µm: 550 m;
1000BASE-LX (ATM 0C-12): 2 x SC、SM;
1310 nm、9 µm: 40 km
LMC5012C (単一モジュール) —
1000BASE-SX (ATM 0C-12): 2 x SC、MM;
850 nm、62.5 µm: 220 m; 50 µm: 550 m;
1000BASE-LX (ATM 0C-12): 2 x SC、SM;
1550nm、9 µm: 80 km
LMC5027C (単一モジュール) —
100BASE-TX: RJ-45; 100 m
100BASE-FX: 2 x SC、SM; 1310 nm: 40 km
LMC5112C (モジュール2つのセット) —
100BASE-TX: RJ-45、100 m;
100BASE-FX (single strand): 1 x SC、SM;
1310/1550 nm: 20 km
LMC5115C (モジュール2つのセット) —
100BASE-TX: RJ-45; 100 m;
100BASE-FX (single strand): 1 x SC、SM;
1310/1550 nm: 40 km
LMC5121C (単一モジュール) —
10BASE-T/100BASE-TX: RJ-45; 100 m;
100BASE-FX: 交換型、2 x SC、SM; 1310 nm: 40 km
LMC5122C (モジュール2つのセット) —
10BASE-T/100BASE-TX: RJ-45; 100 m;
100BASE-FX (単一ストランド): 交換型、1 x SC、SM; 1310/1550 nm: 20 km
LMC5125C (モジュール2つのセット) —
10BASE-T/100BASE-TX: RJ-45、100 m;
100BASE--FX (単一ストランド): 交換型、1 x SC、SM; 1310/1550 nm: 40 km
管理機能
インジケータ — ポート毎: 速度, リンク活動、FDX/HDX
インタフェース — SNMP MIB I、II; Windows®用iViewソフトウェア (GUI)
エンジン(WDM，コンバーター)
WDM技術 — 単一モード毎に単一ファイバー: 1310 nmおよび1550 nm
変換技術 — レイヤー1: 透明;
レイヤー2: 蓄積転送式、アドレスフィルター
ファイバーリンク検知 — FiberAlert, リモート側通知
リンク喪失検知 — 銅線およびファイバー
VLANタグ付け — 透明パススルー
