MCX|

SDVoE 対応 AV over IP

SDVoE x 10G ネットワークで、リアルタイム 4K 映像伝送


導入のご相談
製品選定から構成、設置工事など、
お気軽にお問い合せください。
デモ機貸出も承ります。

お問い合せ

※ 翌営業日までにご回答します。

デモ申込み
住所:東京都港区芝3-1-15
芝ボートビル 4F

製品デモのご案内

Black Box の AV over IP ソリューション、MCX は、ゼロレイテンシ、瞬時切替、帯域幅効率、高品質のビデオとオーディオを提供します。

SDVoE と 10G イーサネットを活用し、映像・音声・制御データを同じ IP ネットワークでまとめて扱うことが可能になります。高度なチップセットテクノロジ、共通制御 API および相互運用性でシステムの柔軟な拡張性を実現、ネットワーク管理の時間とコストを大幅に削減します。

IP ベースなため、無数の接続デバイスを簡単に管理でき、レストラン、企業、制御室とオペレーションセンタ、デジタルサイネージ、コンサート、e-Sports、教育といったさまざまな産業に柔軟にご利用いただけます。

MCX 製品シリーズ

MCX の利点

4K 60Hz 4:4:4 ビデオ
長距離伝送

遅延、ビデオ品質、帯域幅を
落とすことなく、
4K 60Hz 4:4:4 ビデオを
無制限のディスプレイに拡張します。

ゼロフレームレイテンシ

IP エンコードとデコードは
リアルタイム(0.03ミリ秒以下)で
行われ、タイムラグやビデオ遅延を
感じません。

シームレスな切替

アーチファクトや画面の点滅無しで、100ミリ秒未満でビデオソースを
切り替えます。

高性能ビデオウォール機能

マルチビュー、
ピクチャインピクチャ、
スプリットスクリーンなど高度な
ビデオスケーリングオプションで、
構築/管理/制御を簡単にします。

完全な制御

MCX コントローラで、
AV コンテンツを簡単に
管理・監視できます。

展開も柔軟

イーサネット、ファイバ、
その両方で、
10G ネットワークに
展開します。

接続も完璧

RS-232、IR、
セカンダリオーディオチャネル、
1GbE 接続など、ポートを介して
重要な AV 配信デバイスを
MCX に接続できます。

USB2.0 over IP

オーディオ、ウェブカメラ、
フラッシュドライブ、
キーボード、マウスを
USB でサポート。

シンプルな構成と柔軟な拡張性

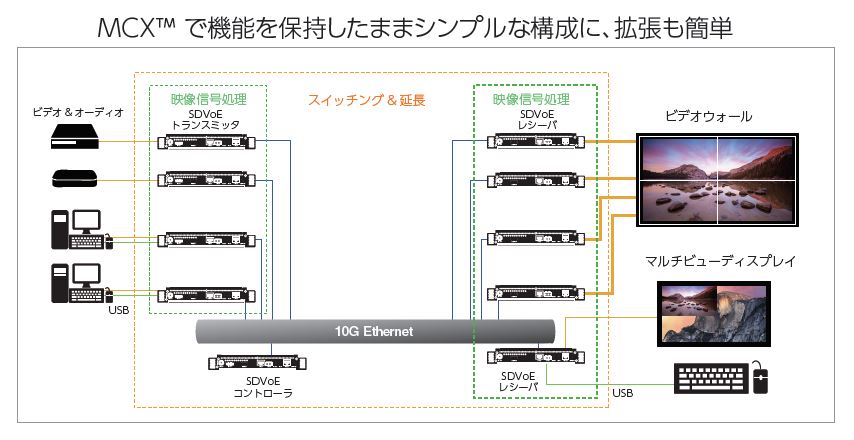

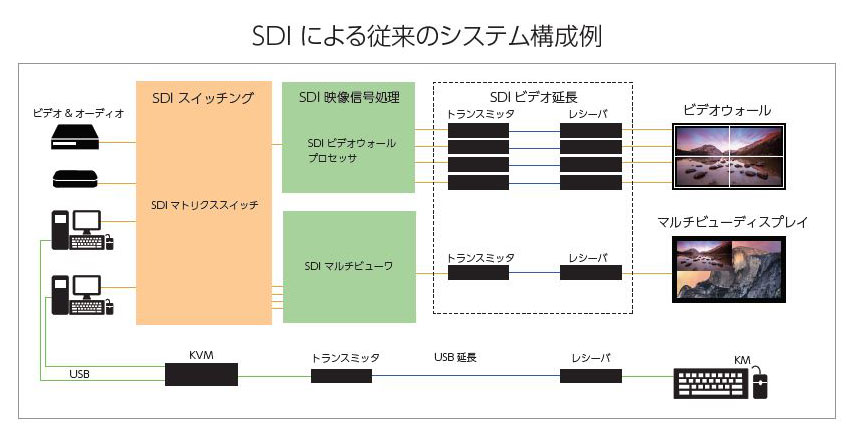

MCX で、従来のインフラ構成から、10Gb イーサネットを活用して、AV とデータペイロードを同じ IT ネットワーク上に存在させることで、それぞれマトリクススイッチ、マルチビューワやビデオウォールプロセッサなど専用の機器を必要とする構成から、MCX とネットワークスイッチだけのシンプルな構成に変更できます。将来的に映像ソースやモニタが増えても MCX の追加だけで、柔軟に拡張、コストも削減できます。

クリックして拡大

クリックして拡大

 大規模 AV システム構築に、オールインワン ネットワーク制御マネージャ
 MCX コントローラ


【MCX コントローラ】


OS を限定することなく、Web ブラウザ搭載端末から操作、
直感的な UI で、システムのセットアップと管理が容易になります。

データとコンテンツを不正な閲覧から常に保護する強力な
セキュリティも提供、リアルタイムの状態監視、デバイスの追跡、
イベントの自動化など、システム全体を完全にコントロールします。

MCX コントローラ製品概要

* 画像をクリックするとダウンロードが始まります。

コントローラ操作性動画

* 2021/6 SDVoE x AV over IP ウェビナーでのデモ映像です。
シームレスでクリアな映像をご覧ください。

~ S9 と MCX コントローラで、大規模映像システムも簡単拡張 ~

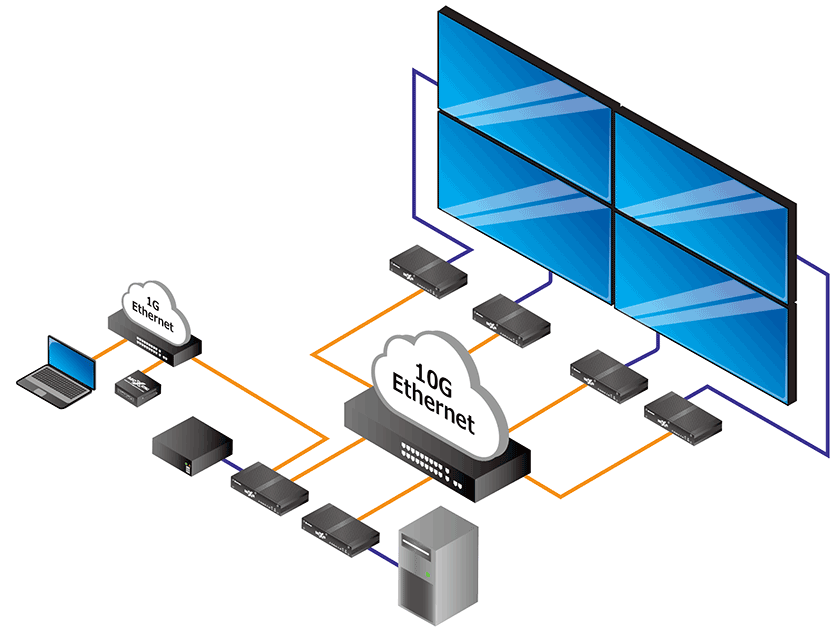

《 ビデオウォール 》

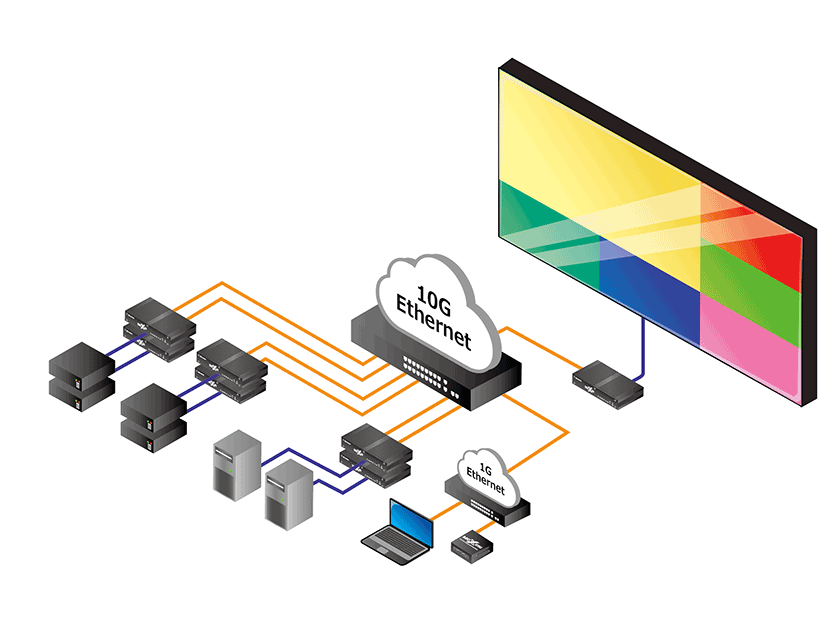

《 マルチビュー 》

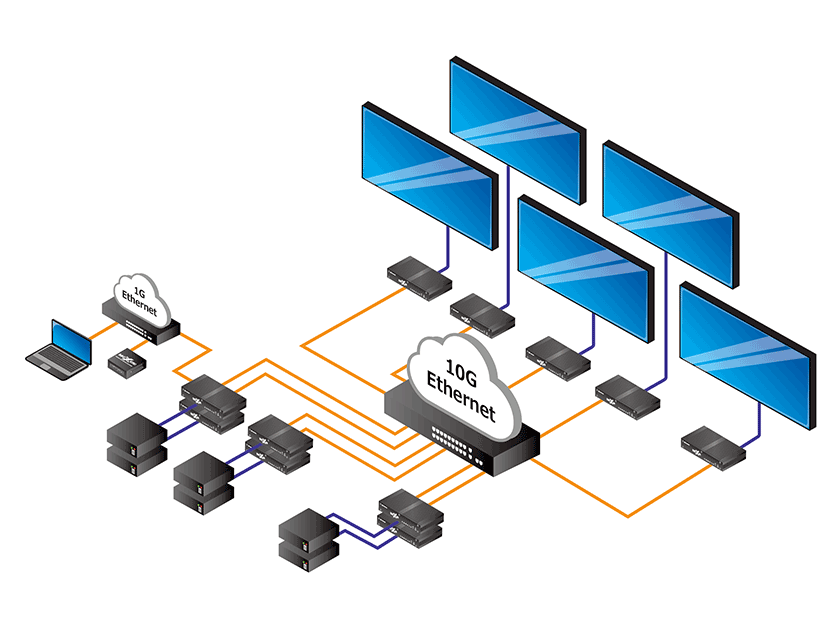

《 多対多 》

お問い合せ

利用環境


Conference Room

会議室

会議を生産的にする
会議室ソリューションを
提供します。

Control Room

制御室

制御室にパーフェクトな製品群で、
ニーズに応じた拡張性、冗長性、
柔軟性を、将来を見据えつつ
構築できます。

Digital Signage

デジタルサイネージ

デジタルサイネージにコンテンツを
作成/管理/配信/監視して、
特定の目的に費用対効果を
もたらします。

Classroom

教室・講義室

高等教育の BYOD 設定から、
幼稚園~小学校の教室まで、
児童・学生とスタッフの体験を
最適化します。

導入 - MCX 対象産業


教育

レストラン

企業

eSports

ホスピタリティ

官公庁・公共団体

MCX 製品シリーズ

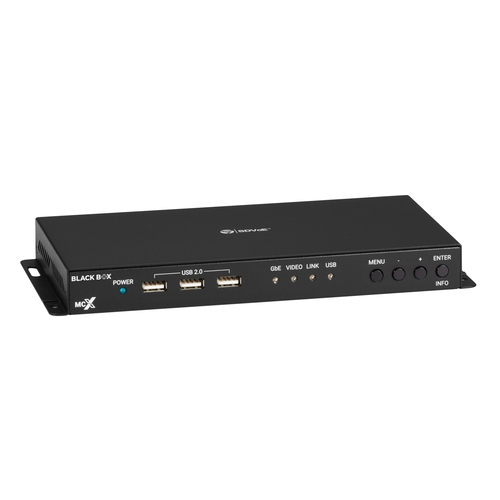

MCX S7

MCX S7

ネットワーク上の任意の画面に
ソース信号の分配が可能


  • 4K 60Hz 4:4:4 信号の長距離伝送
  • ゼロフレームレイテンシとシームレスな切替
  • HDMI 2.0 over IP 対応
  • IR および RS-232 によるソース機器と
    ディスプレイの制御


製品詳細
MCX S9

MCX S9

ビデオウォール構築に最適 - マルチビュー、
ピクチャインピクチャ、スプリットスクリーンなど
高度なスケーリングに対応

  • 4K 60Hz 4:4:4 信号の長距離伝送
  • ゼロフレームレイテンシとシームレスな切替
  • HDMI 2.0 over IP / DisplayPort 1.2 over IP 対応
  • IR および RS-232 によるソース機器と
    ディスプレイの制御
  • Dante® 対応モデルは、2 チャンネル
    Dante オーディオネットワークを提供
製品詳細
MCX Gen2 Controller

MCX Gen2 コントローラ

MCX 用ネットワークコントローラマネージャ
直感的なユーザインタフェースで、
システムのセットアップと管理が簡単

  • MCX による AV over IP システムを完全制御
  • 不正なコンテンツ閲覧から守るセキュリティ
  • リアルタイム監視
  • デバイスの追跡



製品詳細

MCX シリーズ製品 比較表


MCX モデル 入力 接続性 SDVoE
4K 60Hz
スケーリング USB
MCX S7 デコーダ HDMI 2.0 10GbE CATx
MCX S7 エンコーダ HDMI 2.0 10GbE CATx
MCX S7 FO デコーダ HDMI 2.0 10GbE ファイバ
MCX S7 FO エンコーダ HDMI 2.0 10GbE ファイバ
MCX S9C デコーダ HDMI 2.0 10GbE CATx
MCX S9C エンコーダ HDMI 2.0 10GbE CATx
MCX S9 デコーダ HDMI 2.0 / DisplayPort 1.2a 10GbE CATx / ファイバ
MCX S9 エンコーダ HDMI 2.0 / DisplayPort 1.2a 10GbE CATx / ファイバ
お問い合せ

SDVoEとMCX


この動画では、Black Box MCX のテクノロジと、この革新的な技術がどのようにして 10G ネットワークで完璧な 4K ビデオを遅延なく提供できるよう設計されたかについて解説します。この概要は、MCX 製品トレーニングの基礎として、完璧な AV インフラ設計と統合をサポートする情報をお伝えします。

SDVoE - 業界をリードするテクノロジ


SDVoE 技術により MCX は最高のパフォーマンスを発揮します。SDVoE は、ネットワークに悪影響を与えることなく高品質なビデオを配信します。

SDVoE アライアンス貢献メンバー

このアライアンスは、消費者に利益をもたらすことを目指し、
ハードウェアおよびソフトウェアプラットフォームの標準化を目的として、
グローバルでも屈指の AV 企業がメンバーとなり結集しています。
Black Box は、SDVoE アライアンスに貢献する一員として、
AV over IP 技術開発とその啓蒙活動に取り組んでいます。

MCX 資料


パンフレット
MCX AV over IP

ダウンロード

データシート
MCX S7/S9
(英語版)

ダウンロード
